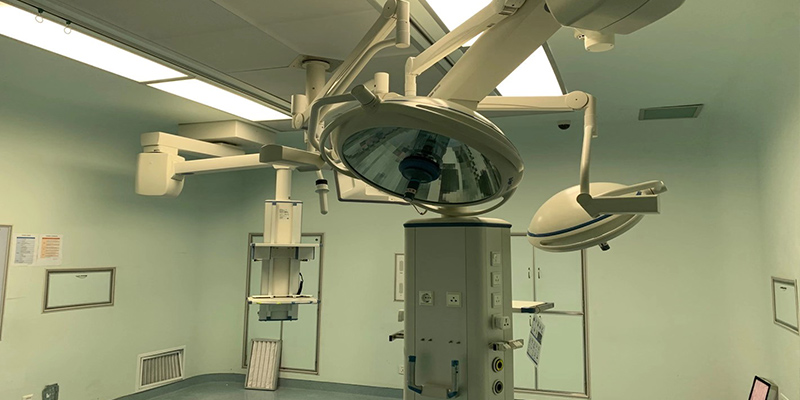

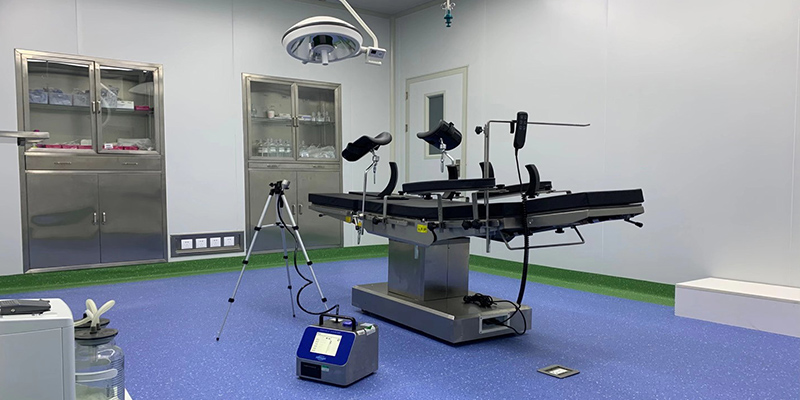

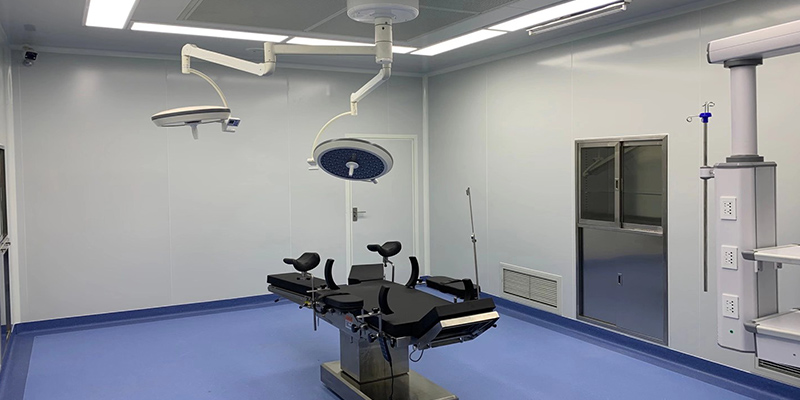

重慶市第五人民醫院手術室凈化空調系統工程技術要求

1. 整體要求：

選用節能環保的空氣凈化系統和先進的氣流組織模式，各區域應按國家現行相關規范的要求設置其相對鄰室的氣壓，以保持潔凈室的級別及無菌凈化要求及負壓病房區域壓差要求，并使各區域均處于受控狀態。

2. 潔凈手術部及 ICU 重癥隔離監護病房凈化空氣處理機組：

2.1. 凈化手術部及 ICU 重癥隔離監護病房分別采用凈化空氣處理機組。（具體規格參數詳見施工圖）

2.2. 凈化空氣處理機組要求如下：

1) 基本要求

制造商取得 ISO9001 系列質量體系認證證書（ISO09001 質量認證證書，提供復印件并加蓋公章。

a) 風機選用知名品牌的產品，所有風機、軸承、電機應說明品牌、性能，電機滿足 IP55 防護等級、F 級絕緣要求，表冷器采用優質紫銅管套鋁翅片。所有零部件應符合國家有關標準的規定。

b) 機組構件表面應作防銹和防腐處理。機組外表面應無明顯劃傷、銹斑和壓痕，表面光潔，色調一致，無汽泡和剝落，機組清潔干凈，箱體內無雜物。

c) 外面板為白灰色彩鋼板，內面板為鍍鋅鋼板；機組箱體保溫層與壁板結合牢固密實，箱體內表面應平整、光滑，不應出現凹凸不平，箱體連接件有防冷橋措施。

采用先進科學的密封結構和成型工藝，各功能段之間采用工藝型鋼連接，箱板及各功能段之間連接采用保溫材料，確保良好密封性，杜絕冷橋現象出現。

機組面板應采用螺栓螺母緊固。具有面板連接設計專業技術的制造商應提供相關證明文件。（須提供相關證書）

機組面板采用雙層結構，外板為彩色鋼板，內層鍍鋅鋼板，內、外面板中間充注無氟硬質非燃性或阻燃性聚氨酯發泡材料，密度不得小于 50 kg/m3；面板厚度大于等于 25mm。（須提供國家相關檢驗報告）

機組要求漏風率低、密封性好。面板與框架之間及其它連接件之間需采用高彈性密封條密封，保證機組具有良好的氣密性，當機組內靜壓保持 1000Pa 時，機組的漏風率小于等于 0.03%（須提供國家相關檢驗報告，并詳細說明降低漏風率的措施）

組合式空氣處理機組通過 CRAA 國家產品認證，美標 AHRI 和歐標 Eurovent 認證，并提供相關的認證證書

機組熱交換器（盤管）需采用通過 AHRI 認證的電腦選型軟件，適用于 1.6MPa 的工作壓力，所有熱交換器（盤管）的性能都符合 AHRI 的有關標準和規定，須提供 AHRI 認證證書。空調器的表冷、加熱器的換熱管采用優質無縫紫銅管，穿鋁翅片結構；表冷器盤管回路應為逆流熱傳遞，并保證盤管內的水能夠徹底排凈。（須提供相關證書）

機組必須有防冷橋措施，機組在運行時，不得出現冷橋和凝露現象，整個面板的隔熱性能必須達

到 EN1886-1997 的 T1 級保溫等級，整個箱體的冷橋系數必須達到 TB1 級冷橋等級；（須提供詳細的防冷橋說明，提供國家相關檢驗報告）

產品具有達到國際領先水平的超凈環境集成系統實驗室（ISO 1 級超凈環境集成系統），提供相關的證明文件。

需提供投標產品制造商出具的針對本項目的售后服務承諾并加蓋制造商鮮章（制造商售后承諾函應包含本項目名稱、免費售后年限等）

2) 蒸發盤管段：

a) 所使用的蒸發盤管是空調品牌廠家原廠生產。

b) 其迎面風速控制在約 2.5m/s 以下，超出則配鋁合金擋水板，防止機內出現過水現象,且風速均勻度大于 80%。

c) 凝結水盤采用雙 V 大傾角設計，排水順暢；采用不銹鋼材質。

d) 底部裝凝結水排水管和水封裝置，機組設排水口，凝結水應排放流暢。

e) 每臺盤管均進行 2.8MPa 密封性耐壓浸水試驗持續 1 分鐘無滲漏。最大工作壓力 1.6MPa

f) 集管采用無縫鋼管，表面靜電粉末噴涂。

g) 換熱器采用全排空回路設計，確保盤管存水排

3) 風機：

應提供風機電腦選型的風機曲線（提供曲線圖），確保機組動力性能的優良；

a) 風機應采用離心風機，皮帶傳動。

b) 選型按照最高效率、最低噪音原則，風機葉輪應做防腐處理。葉輪和軸在制造廠經過嚴格動、靜平衡測試合格。

c) 風機和電機應用螺栓固定在共同的基礎上，基礎應包括電機滑軌和彈簧減震，彈簧減震器應同時能減振和避震。

d) 風機采用進口軸承，軸承采用含油自潤滑型，運行壽命≮100000h。皮帶輪盤為錐套或更先進結構。

e) 風機出口應設柔軟短管與箱體連接，材質應滿足安全、衛生要求。

f) 風機出風方向在設備投產前確定，滿足通風空調系統設計要求。

g) 風機段應設一檢修門，且大小應考慮便于電機的拆除、運輸及更換，段內應考慮風機軸的拆卸及更換。

h) 風機皮帶應防油、防熱、防火焰，長度及極限偏差、同組長度允許偏差符合相關標準要求，匹配合理，磨損小。

4) 電機：

a) 電機要求為國際知名品牌可變頻的專用電機。電機絕緣等級為 F 級，防護等級為 IP55。

b) 電機軸功率不得超過額定功率 110％。

c) 電機機架應帶活動導軌，以方便皮帶調節。

d) 電機使用 380V/50Hz 電源；機組電源線引出機外，并配備電源接線盒—即機組接線盒，接線盒及接線端子應滿足電機最大使用功率的要求；

3.  風冷模塊技術要求： a)性能參數要求：

單個模塊制冷/制熱量：不允許負偏離；

b) 壓縮機部分要求：

單個模塊機組采用 2 臺渦旋壓縮機； 采用國際知名品牌壓縮機；

全封閉渦旋壓縮機，全銅電機；內置電機保護模塊，防止電機過熱，缺相，錯相和頻繁啟動； 精密的渦旋盤加工工藝；

c) 膨脹閥部分

要求采用進口品牌電子膨脹閥，流量調節穩定，雙向流通，快速響應，自動調節流量和過熱度。d)風側換熱器部分

合理布置風機位置，使整個換熱器風量分布均勻，配以高效率內螺紋銅管及反復多次冷媒分配試驗； 采用親水鋁波紋翅片，寬翅片間距設計。機組風機分段控制，減低機組在過渡季節下風機的功耗。銅管采用進口品牌高效內螺紋管，保證冷媒流動阻力的同時增加換熱能力。

采用低噪音風機 e)水側換熱器部分

機組水側換熱器采用高效殼管式換熱器設計，采用高效內螺紋換熱管，多流程設計，高效的布管方式，合理的折流板排布，使換熱器效率更高；殼管內部水側通道大，水阻小，不易產生污垢，水質要求更低、抗凍和抗污能力更強；

f)控制部分：

最大組合臺數≥16 臺；

采用施耐德等同檔次品牌接觸器；

機組需配置大屏幕 LCD 液晶顯示控制器；中文/英文顯示； 機組可帶 RS485 接口，可以開放 MODBUS 協議；

機組具備以下功能                   1）基本運行功能：制冷和制熱工作模式。

2） 開機自檢。

3） 水流開關主輔機都有接點。

4） 遠程開關機、冷暖轉換。

5） 控制水泵啟停功能。

6） 智能除霜（自動/手動）控制功能。

7） 七天循環定時開關機（星期一 ~~  星期日）

8） 出水、回水控制選擇

9） 靈活組合群控功能

10） 掉電記憶功能

11） 自動防凍功能

12） 故障查詢功能

機組具備以下控制保護功能1）壓縮機防頻繁啟動。

2） 壓縮機均衡磨損。

3） 壓縮機過熱保護。

4） 壓縮機、風機過載保護。

5） 電源欠逆相保護。

6） 高低壓保護。

7） 排氣溫度過高保護

8） 自動防凍保護

9） 斷水保護

10） 進出水溫差保護

11） 水溫過低、過高保護

12） 外部聯鎖

4. 其余空調系統：

按施工圖設計要求。（詳見施工圖及清單）

5. 凈化空調自動化控制系統設計要求：

5.1. 整體要求：采用國際著名品牌多功能控制器、溫、濕度傳感器，壓差開關、風閥執行器、電動比例積分調節閥、變頻器等對系統的風量及溫濕度進行控制。

5.2. 凈化空調控制系統的控制必需滿足機房本地控制和手術室、ICU 內遠程控制的功能需求。

5.3. 遠程室內空調控制面板應可以實現以下的控制功能：

a) 機組啟、停；

b) 值班運行/全風量運行轉換；

c) 溫度的設定；

d) 室內溫、濕度的顯示；

e) 機組啟、停指示；

f) 機組值班狀態指示；

g) 機組運行指示；

5.4. 機組故障指示；

高效過濾器堵塞報警指示;

5.5. 機房控制柜內還應可以實現以下的控制功能：

a) 室內控制面板實現的全部功能;

b) 風機運行頻率顯示；

c) 中效過濾網堵塞報警、缺風保護報警、風機運行情況及過載報警、手術室排風機運行狀態顯示、加濕器運行狀態和故障顯示等；

d) 手、自動風量調頻切換，手動頻率設定、半風量值班頻率設定；

e) 冷熱水調節閥、加濕器和電加熱器工作狀態；

f) 試燈和功能切換；

g) 各種控制參數（室內溫、濕度；變頻器頻率等）的設定和修改。
