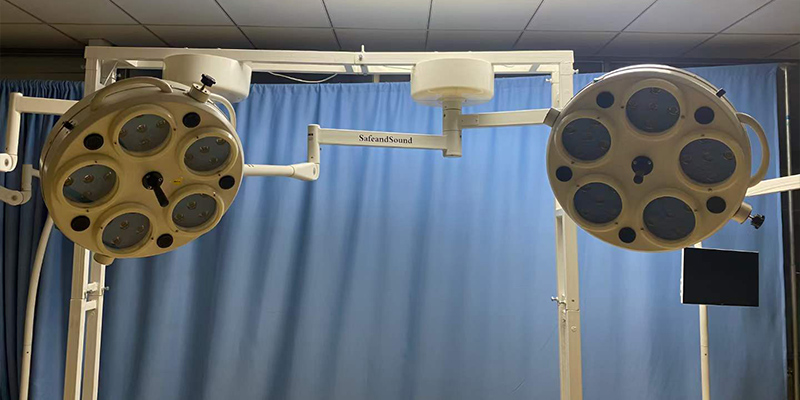

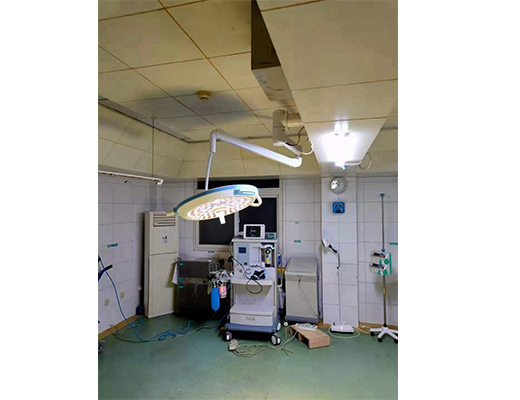

（2）照明系統

照明設 計遵照《建筑照明設 計標準》（GB50034-2013）、《醫院潔凈手術部建筑技術規范》GB50333-2013、《醫療建筑電氣設 計規范》JGJ 312-2013所對應的照度標準、照明均勻度、統一眩光值、光色、照明功率密度值（簡稱LPD）、能效指標等相關值的綜合要求。

對本次設 計區域主要房間、場所照明功率密度和對應照度值要求如下：

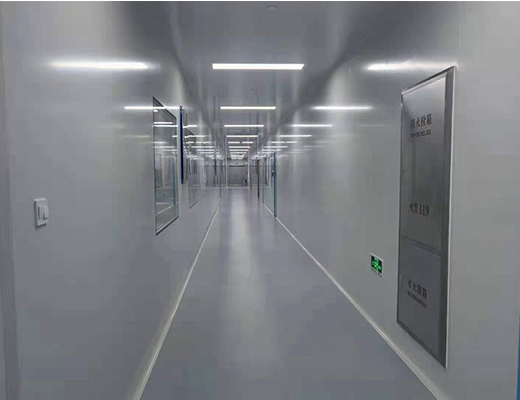

1）照明采用LED各部門作為主要照明光源，.走廊.輔助室采用漫反射高顯色燈，潔凈區燈盤采用氣密燈盤，安裝方法必須保證氣密性。

2)潔凈區辦公室采用氣密性燈盤，衛生間采用防水防塵燈。

3)綠色節能燈應高效高效.長壽.美觀.防眩光功能。

4)應急照明要求:疏散走道地面最低水平照明不少于1.0Lx；在擁擠的地方，避難層(間)地面的最低水平照度不得低于3.0Lx；病房樓或手術室避難室地面最低照度不低于1000.0Lx。樓梯間.避難走道地面最低照度不得低于5.0Lx；

5)有吊頂，燈具嵌入安裝(彩鋼板吊頂除外)。

6)每個房間的燈開關數量不得少于兩個(只有一個光源的除外)。當兩個或兩個以上的燈安裝在房間或地方時，控制燈應與側窗平行，以充分利用自然光。

7)根據使用條件和自然照明條件，對大面積的房間和場所進行分區.分組控制。

8)所有產品均應符合招標文件.圖紙.技術要求書的要求。

(3)插座系統

在深化設計區各功能房設計的過程中，我們將與部門合作.機柜制造商充分溝通并確認所有實驗設備.根據不同的用途配置的不同要求(額定電壓)，儀器的用電要求和位置.電流.防水插座。

每個潔凈手術室的墻上都有四套電源插座面板，其中三個是220V10A插座，兩個接地端子；一組三相3800；V16A插座，3個220V10A插座，兩個接地端子。

所有產品均符合招標文件.圖紙.技術要求書的要求。

照明和插座由不同的支路供電，醫療急救插座不得使用漏電保護斷路器，漏電保護斷路器安裝在普通插座電路上，RCD≤30mA動作時間不超過0.1s，普通插座均為單相三線。

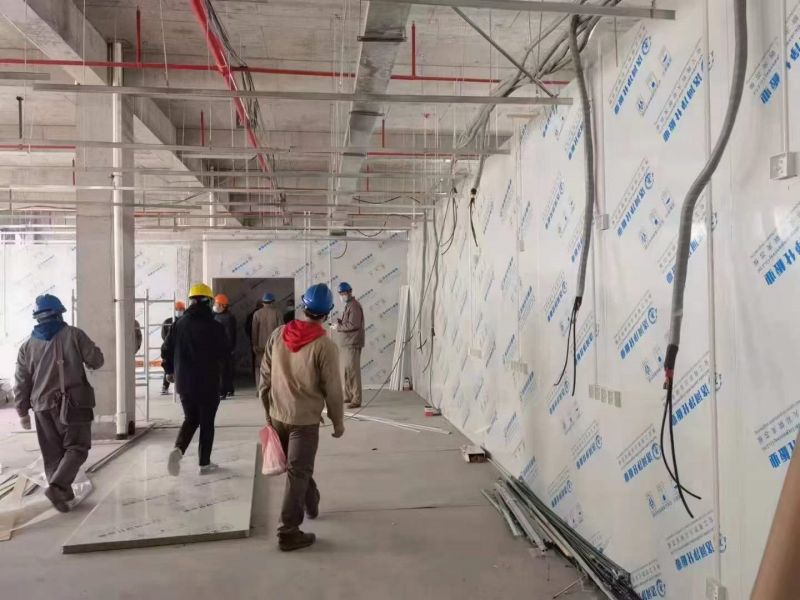

(4)線路敷設

1)從豎井到配電箱的線路沿著金屬線槽橋架或穿過金屬線槽橋架JDG管道沿梁底或吊頂敷設。

2)低壓線路:低壓電力電纜采用銅芯低煙無鹵聚乙烯絕緣電力電纜WDZ-YJY-0.6/1KV

3)普通照明和插座采用銅芯低煙無鹵電線：WDZ-BYJ 0.45/0.75kv。

4)接線保護管或電纜橋架應密封可靠，以防止交叉感染.

5)動力管道規格編號見圖。

6)線路安裝完畢后，應采用不燃材料或不低于地板耐火極限的防火材料，每個豎井的孔和管道應通過地板孔進行防火密封。電纜應引入配電箱.機柜或控制屏，平臺開口防火密封。當電氣管道穿過地板和墻壁時，應采取密封和隔音措施.

7)管道膨脹時，沉降縫應作為膨脹補償裝置，防火堵塞。

8)通過手術室隔墻和地板的電纜應配備防護管，管道應用不燃材料密封。進入手術室的電纜敷設后，管口應無腐蝕.不燃.密封彈性密封材料。

9)清潔手術室.潔凈輔助室和各種無菌室不得有明敷管道。

10)電氣管與醫用氣管之間最小凈距離(M)有關規定：

11）PE必須使用綠/黃線或標志。

12)平面上的所有電路應根據電路單獨穿管，不得敷設不同電路，不得敷設不同電壓等級的電線。每個電路N，PE均線來自配電箱。

13)金屬線槽在吊頂中的各個部分，主梁下00.15m安裝。如有相關管道堵塞，可現場調整高度。

14)線管.鋪設電纜墻時，通過玻璃窗觀察窗戶.線管.電纜應避開玻璃窗，觀察窗敷設。

15)線路敷設和穿管要求：導線數與穿管直徑之間的關系如下：2/；16~3~4/？20~7/25.暗敷金屬管壁厚不小于1.5mm，2mm。照明，插座支線穿JDG地板或墻壁上的鋼管.

(5)設備安裝方式和高度(底部邊緣離地面)

1)配電裝置的安裝應考慮抗震設防措施。應用螺栓緊固或焊接配電柜等電氣設備與基礎部件的連接。用螺栓擰緊時，應增加彈簧金屬墊片和松動裝置；配電箱應與預埋件連接，增加彈簧金屬墊片和松動裝置；導線或電纜應用松動螺栓固定或壓縮.釬焊.熔焊，無繞組。電纜有多余的。設備導線與設備之間的連接應為軟導線，其長度應為多余的。使用硬母線時，應過渡到軟導線或伸縮接頭。蓄電池安裝應配備抗震措施，蓄電池之間的連接應采用軟導線或電纜連接，端部電池應采用電纜作為導線

2)地下底層安裝動力柜時，安裝高度為0.2米，其他地方底部距離為0.1米(底部用槽鋼墊)。.機房.剪力墻配電箱.控制箱安裝高度：箱高60000mm底邊距離地面1.4米，8000mm~1000mm底邊距地面1.0米；mm~1200mm12000米高邊距mm以上為落地安裝。.辦公配電箱暗裝，底邊距地面1.4米。

3)井內配電箱，電表箱明裝。.高度取決于安裝.維護.抄表方便等因素。

4)蹺蹺板開關底部距地面1.3米，風機盤管控制器安裝明顯，底部距地面1.3米。安裝蹺蹺板開關時，開關邊緣與門框之間的距離應為0.15米~0.2米。

5)所有插座應安全。潮濕的地方.機房.井里的插座安裝在1.3米的地面底部。除了圖例或材料表中注明的安裝高度外，其他插座都是暗裝的，底邊距離地面0.3米。安裝在衛生間的插座應距離淋浴門0.6m以上，無淋浴間距噴嘴1.2m，并增加防濺蓋。無淋浴間距噴嘴1.2m，并增加防濺蓋。

6)各配電柜.配電箱.控制箱應標明與設計圖紙一致的箱號和用途。

7)開關.插座.當照明燈靠近可燃物時，應采取隔熱措施.防火措施，如散熱。

8)設備房.配電室.無水管等無關管道應通過強弱電豎井和箱(柜)上方。

(6)接地安全

1)土建電氣設計預留條件接地電氣設備室和醫療功能場所。

2)漏電保護:底部照明配電箱內的插座電路開關為單相二極過流和漏電30mA保護開關。

3)醫療1.2類場所設置等電位接地系統，每張床位設置等電位接地端子，等電位接地端子，等電位接地系統，每張床位設置等電位接地端子，WDZ-BYJ-6.電線連接到等電位接地箱。每個手術室都有一個等電位接地箱和一個內置的等電位接地銅排。銅排與預留的接地電纜可靠連接。手術室配電箱保護接地母線和等電位接地箱WDZ-BYJ-16電線連接。

4)醫療場所手術室醫療設備按規定等電位連接，醫療電氣設備和系統用于維持生命，醫療設備用于使用IT系統保護。準備和系統，使用醫療保健。IT系統保護。

5)一般醫療設備電源插座線帶剩余電流保護，其動作電流為30mA。隔離變壓器手術室和重癥監護室的電源插座線無剩余電流保護。絕緣監測報警裝置設置在手術室等醫療場所。

（7）其他

1)配合土建施工，做好預埋管，預留孔洞。

2)其他說明見相關系統或平面圖。

3)如果與本項目有關但未解釋，請參考國家.建設地方標準圖集，或與設計院協商解決。

4)本工程所選設備.材料必須有國家檢驗中心的檢驗證書(含3)C認證)必須符合國家有關產品法律法規和現行國家標準。

5)本設計選擇的設備型號僅供參考，招標確定的設備規格僅供參考.性能等技術指標不得低于設計圖紙的要求。重要或關鍵設備制造商確定后，施工由施工廠家確定。.施工.設計.監督技術披露。

6）本設計文件應當報縣級以上人民政府建設行政主管部門或者其他部門.經施工圖審查機構批準，經施工圖審查機構批準.施工.設計.監理技術交底可在施工前進行。

7)施工單位必須按照工程設計圖紙和施工技術標準施工
