風管分段漏風檢測方法

A.1  檢測裝置

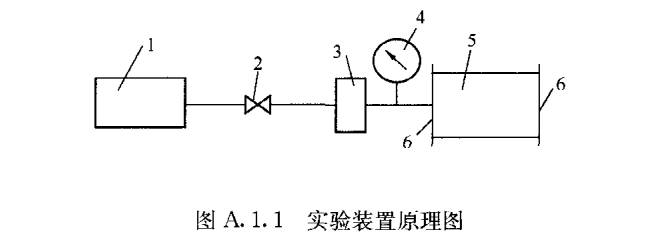

A.1.1  風管漏風量檢測裝置可按圖A. 1. 1所示。

     有壓氣源：額定壓力：大于2000Pa；

                      額定流量：大于被測系統最大允許漏風量。

     壓力表：量程0?2000Pa；精度等于或高于0.4%（滿量程）。

     流量計：浮子流量計，精度等于或高于5%（滿量程）。

1一有壓氣源（或現成的漏風檢測裝置）；2—調節閥；3一流量計;

4一壓力表；5—風管段（組）；6 —盲板

A.2  檢測方法

A.2.1  漏風檢測時應使風管保持以下檢測壓力：總管（與機組的連接管）取1500Pa；干管（總管與支管的連接管）取1000Pa ； 支管取700Pa（與送風裝置的連接管）。或采用工作壓力。

A.2.2  檢測步驟可按以下內容進行：

     1 檢測前應根據設計最大允許漏風量選用合適的浮子流量計，浮子流量計應采用2個或2個以上并聯，并采用相同規格的浮子流量計，并聯浮子流量計的總測量范圍應高于最大允許漏風量20%。當浮子流量計的讀數均為零時，關掉一個浮子流量計,如果其余浮子流量計的讀數仍為零，再關掉一個流量計，直至只 剩一個流量計仍為零吋，則認為該管段合格，漏風量的計算可按所用未關浮子流量計最小刻度的5倍計算。應重復以上操作，測量的次數應不少于2次。

     2 每裝好一段風管（可以含一節或一節以上管道和一個或幾個部件），先在地面用盲板封堵所檢驗風管的兩端開口，將檢測裝置的出氣管與風管的盲板接口連接（此盲板有接口）。利用有壓氣源向試驗風管內鼓風，調節有壓氣源后節流閥的開度使壓力表的讀數穩定后進行讀數，同時記錄實驗壓力。

     3 試驗壓力讀數穩定是指壓力表的讀數的波動范圍在試驗壓力的±5%范圍內。

     4 測完后即可將該段（組）風管兩端的盲板拆除后吊裝，吊裝后用膜封好端口，再在地面組裝另一段（組）風管并進行測量。

A.3   管段漏風量計算

A.3.1  管段漏風量應按下式計算:

L=(L'₁+L'₂+···L'_n)/N           （A.3.1-1）

式中：L——該測量管段漏風量（m³/h）；

L'₁···L'_n ——該管段每次測量的各浮子流量計的讀數；

         N——測量次數。

單位面積漏風量=L/F            （A.3.1-2）

式中：F——該段風管展開面積，m²。

A.3.2   總漏風率應按下式計算：

     1   計算總漏風量∑L：

∑L=L₁+L₂+···L_i                    （A.3.2-1）

式中：L₁···L_i——各管段漏風量（m³/h）。

     2    計算總漏風率ε：

                                                                        （A.3.2-2）

式中：Q——系統設計風量（m³/h）。
